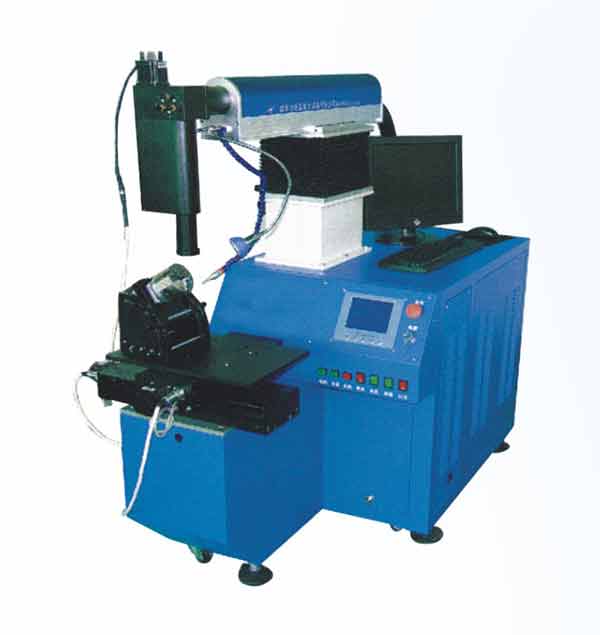

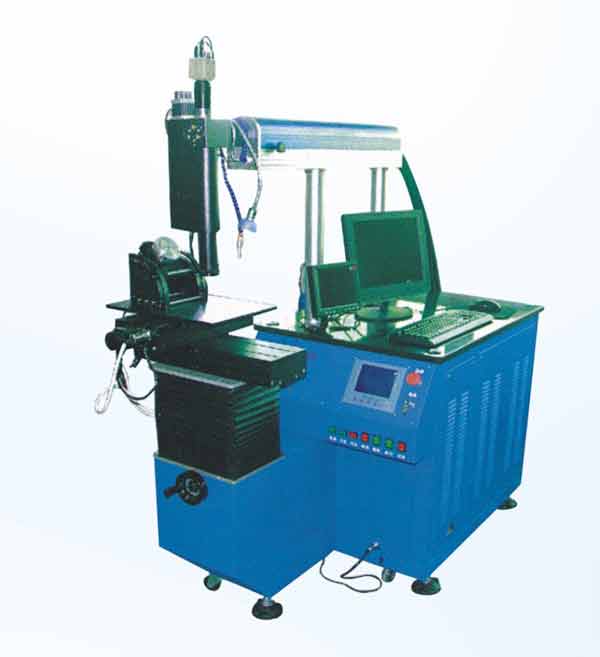

四維全自動激光焊接機
機型簡介：
采用全新四維技術，焊接速度快，光束模式好，特別適用于各種不同規格的激光精密焊接，可實現自動定位，生產效率比普通焊接機工作效率提高上百倍，改機型采用自動平臺，旋轉臺和自動升降光束�；赪IN平臺下的焊接軟件，可進行自由修改，操作簡單，維護方便。目前高檔的不銹鋼和鈦材眼鏡架已經逐步采用激光焊接工藝。
機型特點：
1、被焊接工件X、Y、Z、D軸為步進驅動，滿足了大行程的需要。
2、定位重復精度高，焊接速度快，效率高。
3、可焊接點、直線、圓、橢圓及方形等平面任意軌跡。
4、大功率激光電源，滿足24小時大批量生產。
5、具有自動調焦和旋轉的功能，可以焊接3D空間任意形狀的產品。
6、專為激光焊接量身定做的四軸聯動控制系統，性能穩定，易上手。
適用范圍：
四維激光自動焊接機采用四維特性，主要適用于眼鏡框、水杯、茶壺、花灑、不銹鋼碗、傳感器、二極管、鋁合金、手機電池、門把手、電器配件等金屬的不規則焊接。
技術參數：
|
功率 |
200W |
300W |
400W |
|
最大輸出功率 |
240W |
400W |
500W |
|
激光工作物質 |
ND:YAG |
ND:YAG |
ND:YAG |
|
激光波長 |
1064 |
1064 |
1064 |
|
光點大小 |
0.2-3.0mm(可調) |
0.2-3.0mm(可調) |
0.2-3.0mm(可調) |
|
脈沖寬度 |
0.3mm-20ms |
0.3mm-20ms |
0.3mm-20ms |
|
焊接深度 |
≤2mm |
≤3mm |
≤6mm |
|
脈沖頻率 |
≤100Hz |
≤100Hz |
≤100Hz |
|
整體功率 |
6KW |
10kw |
12KW |
|
控制系統 |
工控機 |
工控機 |
工控機 |
|
瞄準定位 |
顯微鏡/CCD、紅光 |
顯微鏡/CCD、紅光 |
顯微鏡/CCD、紅光 |
|
工作臺行程 |
200*200mm至1200*1200mm(可選) |
|
|
|
電力需求 |
AC220/50Hz/60A |
|
|
|
主機系統尺寸 |
1600*1200*1300mm |
|
|
|
冷卻系統尺寸 |
1200*300*900mm |
|
|
